智能安卓核心模塊
2020-04-18

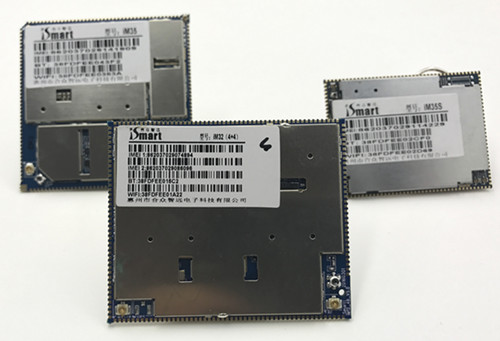

iM32模塊產品是一款169Pin的郵票孔焊接方式的模塊，具有接口豐富、成本低、重量輕、可靠性高等優點可以廣泛應用于安卓智能終端的各種產品和設備中。該模塊產品的功能特點如下：1）支持: UMTS/HSDPA/HSUPA 900/2100MHz頻段 GSM/GPRS/EDGE 850/900/1800/1900MHz頻段, TD-SCDMA B34/B39頻段；2）可以提供移動環境下的GSM/GPRS/EDGE、UMTS/HSDPA/HSUPA/TD-SCDMA高速數據接入服務；3）支持FM、WIFI、BT、GPS;可以擴展LAN有線網絡、NFC等功能；4）提供UIM卡接口（3.0V/1.8V）；USB2.0（高速）接口、SD2.0接口、UART接口、SPI接口、I2C接口、GPIO接口等等；5）符合FCC、PTCRB、WHQL認證要求。 封裝尺寸50*60mm，高度2.8mm

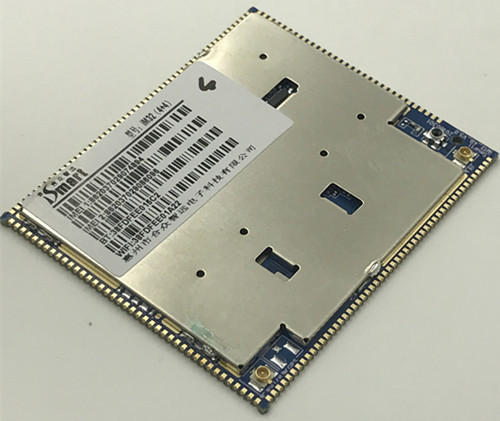

本產品模塊是169-pin的郵票孔封裝模塊，BOTTOM面無元件、無露銅區，可方便主板layout布線。封裝尺寸50*60mm，高度2.8mm。
本產品的主要特性可以從機械特性、基帶、射頻、技術標準和環境特性等方面來看，下表是本產品支持的主要技術參數和特性。
標題 | 參數項 | 規格說明 |
機械特性 | 尺寸大小 | 60mm * 50mm * 2.8mm |
重量 | 約 9.9g |
封裝類型 | 郵票孔(176 Pin) |
基帶 | 處理器架構 | ARM Cortex-A7 架構 |
(U)SIM/SIM | Standard 6 PIN SIM card interface 3V SIM card and 1.8V SIM card |
存儲器 | LPDDR2/3: 4Gb/eMMC: 4GB |
USB 接口 | USB 2.0 High Speed |
最大功耗1 | 2.5W |
電壓 | DC 3.7 ~ 4.2V |
工作電流2 | 峰值電流 ≤ 1.2 A 正常工作平均電流 ≤620mA 正常工作平均電流(無業務) ≤ 70 mA 待機電流 約 3.1mA |
射頻 | GSM 頻段 | EDGE/GPRS/GSM：1900/1800/900/850MHz |
UMTS 頻段 | HSDPA/WCDMA：2100/900MHz |
TD-SCDMA接收頻段 | B34 / B39 |
最大發射功率 | UMTS2100/900: Power Class 3 (+24dBm +1/-3dBm) GSM/GPRS 850MHz/900MHz: Power Class 4 (+33dBm ±2dBm) GSM/GPRS 1800MHz/1900MHz: Power Class 1 (+30dBm ±2dBm) EDGE 850MHz/900MHz: Power Class E2 (+27dBm ±3dBm) EDGE 1800MHz/1900MHz: Power Class E2 (+26dBm -4/+3dBm) |
接收靈敏度 | WCDMA2100 : ≤-107dBm WCDMA900 : ≤-107dBm GSM850/900/1800/1900 : ≤-104dBm |
均衡特性 | 支持 |
主天線接口 | 支持 |
分集接收(GPS) | 支持 GPS 焊盤接口，支持分集天線接口，GPS 和分集不能同時支持， |
標題 | 參數項 | 規格說明 |
| 天線接口 | 模塊板載IPEX天線接口，同時郵票孔有引出 （智遠不提供天線，天線由第三方提供） |
技術標準 | 數據速率 | GSM CS: UL 9.6kbps/DL 9.6kbps GPRS: Multi-slot Class 10 EDGE: Multi-slot Class 12 WCDMA CS: UL 64kbps/DL 64kbps WCDMA PS: UL 384kbps/DL 384kbps HSUPA: UL 5.76Mbps(Category 6) TD-SCDMA: |
GPRS 類型 | Class B |
3GPP 協議 | R99,R5,R6,R7 |
操作系統 | Android 4.2 |
Android 4.4 |
|
|
|
環境特性 | 工作溫度 | TBD |
存儲溫度 | TBD |
濕度 | 5%~ 95% |
應用 | RAS 撥號 | 支持 |
短消息 | 支持 |
鎖網 | 支持 |
SIM READER | 支持 |
升級 | 支持 |
